聯(lián)系電話：17821847619
這是一種認(rèn)為較好的工藝路線，但過(guò)程比酸法較復(fù)雜，條件控制要求高。是先將鹽酸與硅酸鈉反應(yīng)生成一定濃度的稀溶膠，在微微加熱和攪拌的條件下，將硅酸鈉稀溶液加入到配制好的溶膠中，同時(shí)加入一定量的NaCl溶液，反應(yīng)至pH=7～8，并用堿性調(diào)節(jié)液保持此PH 值，保溫陳化，然后漂洗除氯根，再過(guò)濾、干燥、包裝。

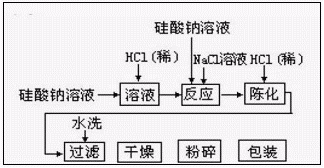

加工炭黑工藝流程示意圖為：
加工炭黑工藝流程示意圖
該方法的生產(chǎn)過(guò)程中，溶膠的制備是個(gè)關(guān)鍵。成品白炭黑透明度的好壞和用于橡膠物理性能的優(yōu)劣在很大程度上取決于溶膠的質(zhì)量，而溶膠的濃度、pH 值、成膠溫度、放置時(shí)間等對(duì)溶膠的穩(wěn)定性又有很大影響，所以溶膠的制備必須特別嚴(yán)格。如果溶膠析出絮狀物或凝膠，生產(chǎn)則將無(wú)法進(jìn)行下去。如果各種工藝條件控制適當(dāng)，可以制得超微細(xì)的活性白炭黑，粒徑一般小于0.05μm，為國(guó)內(nèi)普通沉淀白炭黑的十分之一，比表面積為普通沉淀白炭黑的4～5 倍。
聯(lián)系人：李先生
手機(jī)：17821847619
郵箱：sales@clirik.com
Copyright © 2012-2016 Clirik. 上海科利瑞克機(jī)器有限公司 版權(quán)所有 備案號(hào)：滬ICP備09056488號(hào)-1??Sitemap?
